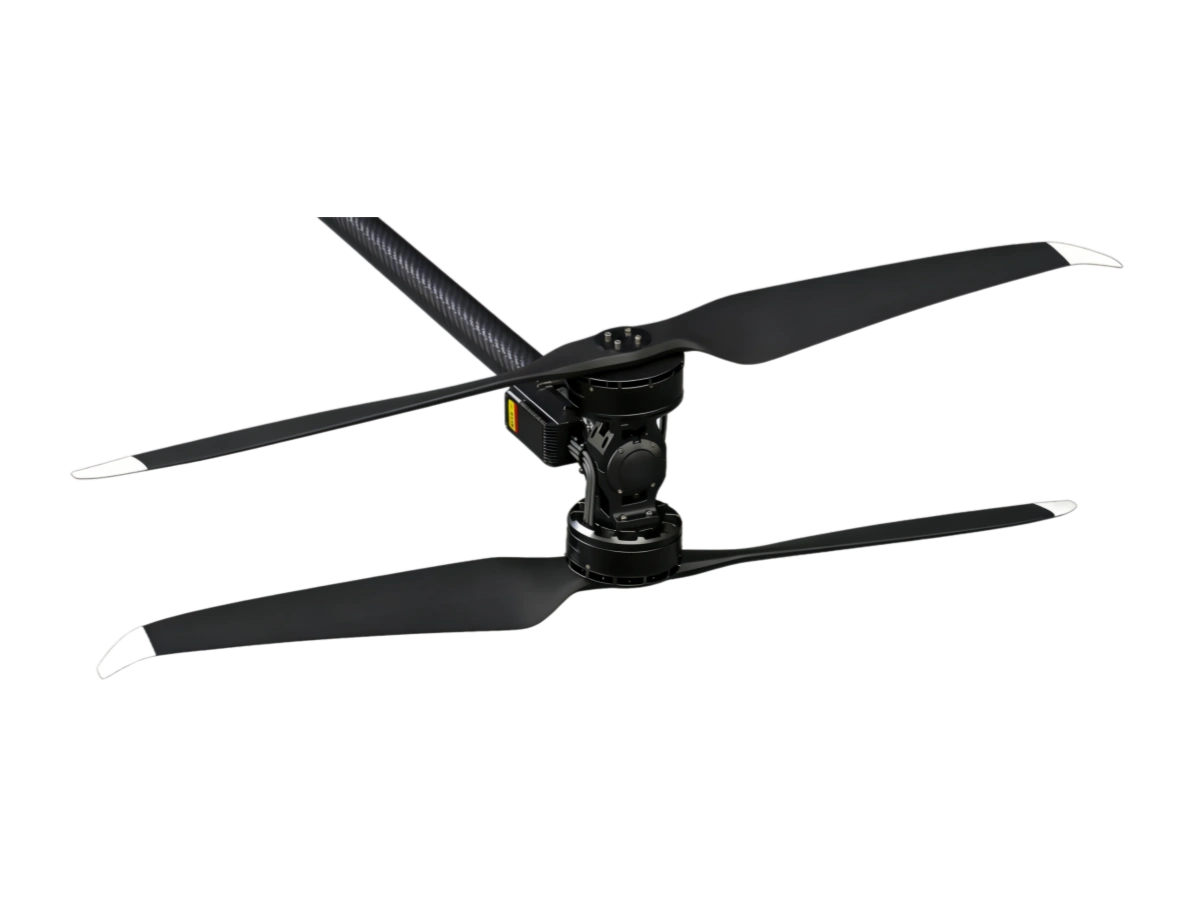

Motor UAV FC-XH14

Resumen del producto

Empuje máximo

110 kg/eje（92V/108，nivel del mar）

Batería recomendada

24-28S （Lipo）

Aplicación

Diseñado para transporte de carga pesada en condiciones extremas.; Funciona con solvencia en aire poco denso de gran altitud.

Solicitar cotización WhatsApp

Motor UAV FC-XH14 parámetros clave: Empuje máximo: 110 kg/eje（92V/108，nivel del mar）; Batería recomendada: 24-28S （Lipo）.

Descripción del producto

Diseñado para transporte de carga pesada en condiciones extremas.

Funciona con solvencia en aire poco denso de gran altitud.

Mejora de forma notable la eficiencia de entrega de materiales.

Proporciona fuerza de elevación sostenida para retos de extinción en edificios altos.

Especificaciones técnicas

Parámetros del Producto

Parámetro	Descripción
Tipo	FC-XH14
Opción	FC-XH14+5522conjunto superior CW / inferior CCW

Parámetros Técnicos

Parámetro	Descripción
Modelo del conjunto	FC-XH14
Empuje recomendado por eje	45kg/eje （92V/108V，nivel del mar）
Empuje máximo	110 kg/eje（92V/108，nivel del mar）
Batería recomendada	24-28S （Lipo）
Temperatura ambiente de operación	-20~50℃
Peso del conjunto motriz (unidad)	8350±10g (incluye hélice)
Grado de protección	IPX6
Diámetro del tubo de carbono	60mm
Calibre / cable de alimentación	8#AWG rojo/negro
Cable de señal	cable de teflón
Tamaño del estator	138*25mm
Peso	2320g
ESC compatible	FOC 150A
Tensión máxima permitida	122V
Ancho de pulso operativo	1050-1950us （fijo）
Frecuencia máxima de señal admitida	50 -500 Hz
Batería	24-28S（LIPO)
Diámetro / paso	55*22in
Peso 2	695g/pieza

Datos de Prueba

	FC-XH14									24S
Hélice	ESC	Acelerador (%)	Tensión (V)	Corriente (A)	Potencia de entrada (W)	Potencia de salida (W)	Velocidad (RPM)	Empuje (gf)	Eficiencia (%)	Eficiencia del sistema (gf/W)
		30	92.11	16.02	1475.8	1267.6	977	16	85.90	11.1
		35	91.85	24.57	2256.5	1973.8	1130	22	87.48	9.7
		40	91.59	34.56	3165.4	2813.7	1276	28	88.90	8.9
		45	91.38	46.19	4220.9	3772.4	1407	34	89.38	8.2
		50	91.16	58.99	5377.5	4823.6	1530	41	89.70	7.6
		55	90.85	73.62	6688.2	6020.9	1647	48	90.02	7.1
		60	90.62	88.92	8057.7	7231.7	1751	54	89.75	6.7
55*22in	FOC 150A	65	90.39	105.49	9535.5	8550.6	1849	61	89.67	6.4
	(24-28S)	70	90.22	124.12	11197.9	9966.5	1942	68	89.02	6.1
		75	89.87	143.75	12918.0	11424.5	2031	74	88.45	5.7
		80	89.65	162.72	14588.0	12760.6	2115	79	87.47	5.4
		85	89.30	186.06	16615.4	14362.2	2191	85	86.44	5.1
		06	89.11	208.30	18562.7	15695.4	2251	89	84.56	4.8
		95	88.70	234.83	20828.3	17361.1	2336	96	83.36	4.6
		100	88.41	261.72	23139.5	18836.0	2395	112	81.40	4.4
	FC-XH14									28S
Hélice	ESC	Acelerador (%)	Tensión (V)	Corriente (A)	Potencia de entrada (W)	Potencia de salida (W)	Velocidad (RPM)	Empuje (gf)	Eficiencia (%)	Eficiencia del sistema (gf/W)
		30	106.47	13.66	730.3	622.8	978	16	85.30	10.8
		35	105.94	20.95	1115.5	977.4	1135	22	87.65	9.6
		40	105.49	29.32	1554.8	1385.1	1276	28	89.10	8.8
		45	104.99	39.03	2061.2	1848.2	1405	34	89.70	8.1
		50	104.60	50.09	2633.2	2384.9	1532	39	90.60	7.4
		55	104.29	62.17	3255.1	2951.7	1645	46	90.71	7.0
		60	103.79	75.67	3939.8	3584.4	1753	53	91.01	6.6
55*22in	FOC 150A	65	103.51	89.48	4633.9	4215.0	1847	60	91.01	6.4
	(24-285)	70	103.16	104.52	5389.8	4889.2	1945	65	90.76	5.9
		75	102.79	120.76	6199.9	5591.5	2033	72	90.24	5.8
		80	102.36	139.04	7099.6	6374.4	2113	79	89.81	5.5
		85	102.11	156.61	7970.9	7082.8	2190	84	88.91	5.3
		90	101.68	175.79	8908.7	7793.0	2261	89	87.56	4.9
		95	101.28	197.71	9983.2	8610.8	2334	95	86.35	4.8
		100	100.78	213.34	10740.4	9150.4	2398	110	85.22	4.5
