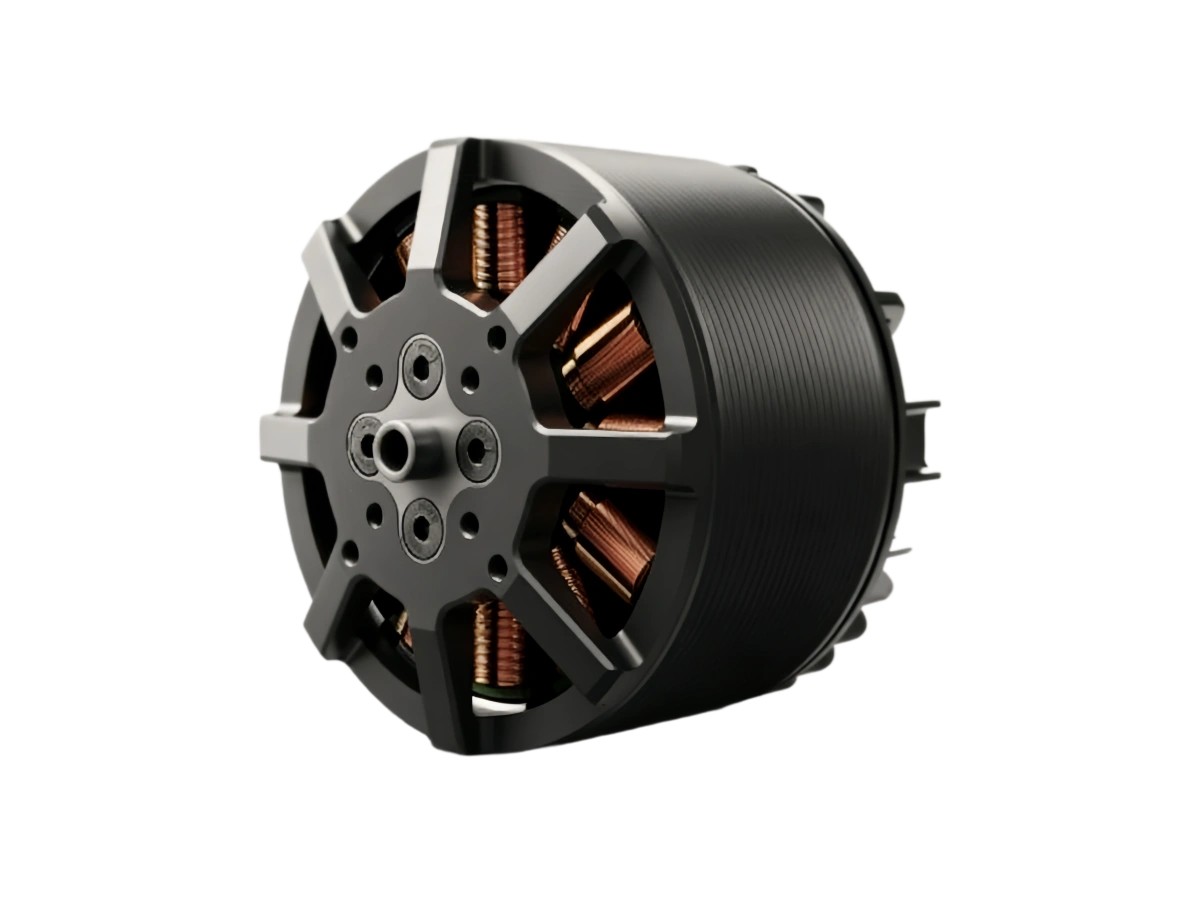

Motor UAV FC-MAX 5330

Resumen del producto

Empuje máximo

11 kg / 11.5 kg

Tensión nominal de trabajo

12S

Aplicación

Motor de potencia para tracción delantera o empuje trasero en VTOL de ala fija, tensión 12S.; Bobinado manual con alto llenado de ranura para alta eficiencia y ahorro energético.

Solicitar cotización WhatsApp

Motor UAV FC-MAX 5330 parámetros clave: Empuje máximo: 11 kg / 11.5 kg; Tensión nominal de trabajo: 12S; Valor KV: 220 KV / 260 KV.

Descripción del producto

Motor de potencia para tracción delantera o empuje trasero en VTOL de ala fija, tensión 12S.

Bobinado manual con alto llenado de ranura para alta eficiencia y ahorro energético.

Diseño exclusivo del núcleo del motor con estructura 12N14P de múltiples ranuras y polos.

La aleación de aluminio aeronáutico ofrece mayor resistencia y seguridad operativa.

La simulación del flujo magnético ayuda a lograr alta eficiencia y baja pérdida de energía.

Tres rodamientos importados de alta calidad ofrecen rotación estable y mejor resistencia a impactos.

Los imanes curvos resistentes a alta temperatura mejoran el rendimiento un 5%.

Especificaciones técnicas

Parámetros del Producto

Parámetro	Descripción
Modelo de motor	FC-MAX 5330
Pares de polos	7
Núcleo del estator	Acero al silicio de alta calidad / recubrimiento para 180°C
Grado del hilo esmaltado	180°C
Dimensiones del motor	D: 62.5 × 67.6 mm
Grado del imán	150°C
Grado de protección	Resistente a la lluvia
Especificación del cable de salida	150 mm (14#Awg（negro）silicona）
Refrigeración centrífuga	Autorrefrigeración
Balance dinámico del rotor	≤5 mg
Orificios de montaje de la hélice	D:31 M3×4，D:20 M3*4
Diámetro del eje	IN: 10 mm
Orificios de montaje del motor	D:30 M4×4, D:44 M4×4
Rodamiento	EZ0 6900ZZ1 / EZO 6800ZZ2
Tensión soportada de la bobina	500 V

Parámetros Técnicos

Parámetro	Descripción
Valor KV	220 KV / 260 KV
Tensión nominal de trabajo	12S
Corriente sin carga	2.2A / 20V / 2.6A / 20V
Resistencia entre fases	26mΩ / 20mΩ
Peso del motor	640 g / 628 g
Peso embalado	914 g (180 x 140 x 85mm) / 902g (180 x 140 x 85mm)
Corriente máxima	70.6 A / 98.07 A
Potencia máxima	3012W / 4091W
Empuje máximo	11 kg / 11.5 kg
Potencia nominal de salida	492 W / 582 W
ESC recomendado	AMPX 80A (5-14S) / AMPX 120A (5-14S)
Hélice recomendada	18x10, 19x10, 20x10in / 18x12, 19x10in
Peso de despegue recomendado por eje	3kg ~ 4kg / 3kg ~ 4.5kg
Peso de despegue recomendado de la aeronave	12S-20”/ 4eje14kg, 6eje21kg, 8eje28kg / 12S-19”/ 4eje16kg, 6eje24kg, 8eje32kg

Datos de Prueba

			FC-MAX 5330 220KV ENTHUSIASTS EXTREME EDITION									12S
Hélice	ESC	Acelerador (%)	Tensión (V)	Corriente (A)	Potencia de entrada (W)	Potencia de salida (W)	Par (N×m)	Velocidad (RPM)	Empuje (gf)	Eficiencia (%)	Eficiencia del sistema (gf/W)	Temperatura del motor (°C)
		30	44.51	2.58	114.7	72.1	0.242	2845	951	62.88	8.3
		55	44.50	3.60	160.2	110.5	0.322	3276	1286	68.97	8.0
		40	44.43	5.09	226.1	160.7	0.416	3689	1659	71.09	7.3
		45	44.36	6.64	294.7	215.2	0.501	4102	2032	73.02	6.9
		50	44.30	8.40	372	295.0	0.624	4515	2480	79.31	6.7
		55	44.21	10.79	477.1	383.0	0.741	4936	2956	80.29	6.2
		60	44.12	13.57	598.8	495.5	0.881	5371	3498	82.75	5.8
VC18×12-R	AMPX 80A (5-14S)	65	44.04	17.03	750.1	617.8	1.022	5772	4066	82.36	5.4	71°℃
		70	43.90	20.59	903.8	747.7	1.158	6166	4683	82.73	5.2
		75	43.76	24.79	1084.7	908.2	1.328	6531	5402	83.73	5.0
		80	43.62	29.82	1300.5	1113.4	1.544	6886	6134	85.61	4.7
		85	43.49	34.37	1495	1272.5	1.679	7238	6694	85.12	4.5
		06	43.36	39.21	1700	1434.7	1.803	7599	7212	84.40	4.2
		56	43.21	44.79	1935.5	1624.5	1.953	7943	7802	83.94	4.0
		100	43.06	49.62	2136.6	1759.6	2.064	8141	8377	82.36	3.9
Hélice	ESC	Acelerador (%)	Tensión (V)	Corriente (A)	Potencia de entrada (W)	Potencia de salida (W)	Par (N×m)	Velocidad (RPM)	Empuje (gf)	Eficiencia (%)	Eficiencia del sistema (gf/W)	Temperatura del motor (°C)
		30	44.47	2.82	125.4	82.9	0.281	2816	1086	66.07	8.7
		35	44.45	4.02	178.6	127.1	0.374	3246	1468	71.17	8.2
		40	44.37	5.64	250.2	183.3	0.479	3655	1900	73.28	7.6
		45	44.29	7.56	334.9	258.0	0.607	4059	2410	77.05	7.2
		50	44.21	9.65	426.4	353.9	0.757	4465	2964	83.00	7.0
		55	44.13	12.65	558.3	450.0	0.881	4877	3457	80.60	6.2
		60	44.04	15.37	676.9	550.2	0.989	5312	3992	81.27	5.9
VC19x11 -R	AMPX 80A (5-14S)	59	43.90	19.15	840.8	703.1	1.178	5700	4637	958	5.5	84°℃
		70	43.75	23.58	1031.7	864.8	1.359	6077	5389	83.83	5.2
		75	43.61	28.92	1261	1066.4	1.585	6425	6198	84.57	4.9
		80	43.46	34.84	1514.2	1280.4	1.804	6779	7298	84.56	4.8
		85	43.29	42.50	1839.8	1551.6	2.085	7106	8103	84.34	4.4
		90	43.17	47.59	2054.6	1696.4	2.171	7462	8896	82.57	4.3
		56	42.98	54.77	2354.1	1944.9	2.384	7790	9218	82.62	3.9
		100	42.81	61.97	2652.9	2161.5	2.579	8004	10110	81.48	3.8
Hélice	ESC	Acelerador (%)	Tensión (V)	Corriente (A)	Potencia de entrada (W)	Potencia de salida (W)	Par (N×m)	Velocidad (RPM)	Empuje (gf)	Eficiencia (%)	Eficiencia del sistema (gf/W)	Temperatura del motor (°C)
		30	44.51	3.23	144.0	96.7	0.329	2806	1278	67.15	8.9
		35	44.45	4.59	204.1	149.9	0.443	3230	1710	73.43	8.4
		40	44.38	6.60	293.1	221.3	0.581	3638	2222	75.52	7.6
		45	44.32	8.43	373.6	303.4	0.717	4041	2741	81.21	7.3
		50	44.21	11.19	494.6	395.9	0.851	4442	3254	80.05	6.6
		55	44.13	13.71	605.0	492.9	0.969	4857	3732	81.47	6.2
		60	44.04	17.37	765.0	617.9	1.119	5273	4294	80.77	5.6
VC20×10-R	AMPX 80A (5-145)	65	43.86	21.95	962.6	802.5	1.358	5643	5160	83.37	5.4	95°℃
		70	43.70	26.82	1171.8	971.2	1.544	6006	5998	82.88	5.1
		75	43.58	31.78	1384.9	1142.1	1.719	6345	6688	82.47	4.8
		80	43.41	39.91	1732.4	1452.5	2.067	6710	8107	83.84	4.7
		85	43.22	46.43	2006.4	1678.0	2.28	7027	9606	83.63	4.5
		06	43.02	55.73	2397.4	1983.1	2.581	7337		82.72	4.1
		56	42.83	64.71	2771.4	2264.4	2.828	7647	10572	81.71	3.8
		100	42.63	70.65	3012.0	2475.0	3.019	7829	11015	82.17	3.7

			FC-MAX 5330260KVENTHUSIASTSEXTREMEEDITION									12S
Hélice	ESC	Acelerador (%)	Tensión (V)	Corriente (A)	Potencia de entrada (W)	Potencia de salida (W)	Par (N×m)	Velocidad (RPM)	Empuje (gf)	Eficiencia (%)	Eficiencia del sistema (gf/W)	Temperatura del motor (°C)
		30	44.47	3.30	146.8	90.6	0.280	3089	1136	61.72	7.7
		35	44.43	4.60	204.3	137.4	0.371	3536	1505	67.24	7.4
		40	44.34	6.69	296.6	213.4	0.497	4100	2016	71.95	6.8
		45	44.29	8.51	376.8	284.5	0.598	4543	2447	75.50	6.5
		50	44.17	11.38	502.8	382.1	0.732	4985	2980	75.99	5.9
		55	44.08	14.60	643.5	503.2	0.883	5442	3564	78.21	5.5
		60	43.97	18.42	810.1	643.3	1.036		4197	79.41	5.2
VC18×12-R	AMPX 120A (5-145)	65	43.78	23.67	1036.0	842.2	1.257	8689	5098	81.30	4.9	82℃
		70	43.63	29.06	1268.0	1036.4	1.441	6868	5794	81.74	4.6
		75	43.46	35.82	1556.6	1268.1	1.663	7282	6710	81.47	4.3
		80	43.28	42.17	1825.3	1491.5	1.857	7670	7378	81.71	4.0
		85	43.07	49.39	2127.2	1694.1	2.005	8069	8223	79.64	3.9
		06	42.80	58.84	2518.7	2014.8	2.281	8435	9216	80.00	3.7
		95	42.50	69.38	2948.5	2383.4	2.593	8777	10192	80.83	3.5
		100	42.05	84.84	3567.1	2858.4	2.936	9297	11232	80.13	3.1
Hélice	ESC	Acelerador (%)	Tensión (V)	Corriente (A)	Potencia de entrada (W)	Potencia de salida (W)	Par (N×m)	Velocidad (RPM)	Empuje (gf)	Eficiencia (%)	Eficiencia del sistema (gf/W)	Temperatura del motor (°C)
		30	44.43	3.65	162.2	104.3	0.327	3047	1287	64.35	7.9
		35	44.37	5.12	227.2	156.0	0.427	3489	1693	68.65	7.5
		40	44.29	7.40	327.8	243.7	0.573	4062	2282	74.35	7.0
		45	44.21	9.83	434.6	327.4	0.695	4498	2785	75.32	6.4
		50	44.10	13.00	573.4	434.0	0.837	4952	3346	75.69	5.8
		55	44.02	16.71	735.6	582.3	1.033	5383	4063	79.17	5.5
		60	43.87	20.99	921.0	739.7	1.207	5852	4810	80.31	5.2
VC19×11-R	AMPX 120A (5-14S)	65	43.68	26.83	1171.8	951.4	1.439	6314	5730	81.19	4.9	103℃
		70	43.49	33.86	1472.5	1205.8	1.708	6741	6713	81.89	4.6
		75	43.29	41.14	1781.0	1447.8	1.934	7149	7675	81.29	4.3
		80	43.09	48.63	2095.6	1654.3	2.099	7526	8414	78.94	4.0
		85	42.80	58.97	2523.6	2034.8	2.473	7857	9544	80.63	3.8
		06	42.55	68.05	2895.7	2279.8	2.643	8237	9777	78.73	3.4
		56	42.24	78.45	3313.7	2549.4	2.839	8575	10214	76.94	3.1
		100	41.72	98.07	4091.0	3105.1	3.293	9004	11509	75.90	2.8

Lista de empaque

motor buje de hélice placa de presión de hélice 4.0mmconector banana tubo termorretráctil X1 X1 X1 X3 X3 OANGER A①

M4*12tornillos del motor M3*8tornillos del buje de hélice M8tuerca adhesivo X4 X4 X1 X2
